ad-c Блог [выбор, отзыв, дача] Антенна для 4G

Несмотря на то, что дача у нас близко к Москве — в Бутово, посёлок на картах покрытия всех трёх операторов обозначался белоснежной дырой. Много лет меня это не волновало, но чем далее, тем труднее обойтись без веба, ведь где ещё можно отыскать ответы на самые нежданные вопросцы, которые появляются в голове: ближний работающий каток, программа телевидения, новейшие объявления по интересующей теме на avito и так далее.

С год назад в дачном посёлке возникла контора, которая предлагала веб по оптическому кабелю. Стоимость подключения — 30.000 рублей, абонентская плата — 1.000 рублей в месяц без ограничения трафика. На вопросец про скорость веба они ответили, что 100 Мбит (дополнительные вопросцы, дескать, это до вас 100, а далее что? — задавал, отвечали, что далее так же). Платить такую сумму, не получая взамен никакой материальной принадлежности (ну разве что оптический кабель по моему участку, но он не стоит столько), да и иметь дело с заведомыми обманщиками — в анлимитные 100 Мбит за 1.000 рублей в месяц в области я не верю — не захотел и стал изучить вопросец беспроводного интернета.

★ ★ ★

Антенны делятся по способу передачи:
обычная;
MIMO (Multiple Input Multiple Output) — разработка приёма-передачи сигнала системами из пары антенн, позволяющая прирастить полосу пропускания канала.

Антенны делятся по конструкции:
направленная — обеспечивает большее усиление, но нужна настройка на базисную станцию с точностью до 7 градусов; из-за наименьшей, чем у панельной, парусности может быть крепить на наиболее слабенькую мачту;
панельная — обеспечивает мало наименьшее усиление, чем направленная, зато проще настраивается, так как допускается точность до 20 градусов по направлению к базисной станции;
c параболическим рефлектором (тарелка, как для спутникового телевидения).

Направленная антенна 4G MIMO

Панельная антенна 4G MIMO

Антенны делятся по типу исполнения:
просто антенна — от неё в дом идёт коаксиальный кабель RG-58;
Надо учесть, хоть какой антенный кабель имеет таковой параметр, как затухание сигнала на единицу длины; в наиболее высококачественных кабелях и переходниках утраты сигнала меньше.
со интегрированным модемом — в дом идёт провод USB;
Согласно эталону наибольшая длина USB-кабеля (в экране) составляет 5 метров.
со интегрированным роутером (и модемом) — в дом идёт кабель Ethernet (RJ45), из дома идёт питание для роутера.

Читайте также  Как приготовить айфон к продаже 5s. Как правильно подготовить iPhone к продаже

После установки антенны необходимо отыскать базисную станцию избранного опСоСа, сигнал с которой лучше всего. Для этого, поворачивая антенну на 360 градусов, глядят изменение уровня сигнала. Проще всего это сделать, подсоединив антенну к модему, модем подключив к ПК (с ОС MS Windows) и запустив програмку MDMA (Mobile Data Monitoring Application), которая указывает уровень сигнала. Ещё удобнее становится, ежели установить Entropiy — дополнение к MDMA, которое пока запущено повсевременно произносит голосом цифру уровня сигнала.
Можно также пользоваться веб-сайтом карта и координаты базисных станций сотовых операторов МТС, Мегафон, Билайн и Скай Линк.

★ ★ ★

Раз уж брать — так самое крутое: 4G MIMO направленная антенна с наибольшим усилением. Роутер и модем выберу позже и установлю на чердаке, пока покупаю лишь антенну, модем одолжу у друга.
В 450mhz.ru (рекомендовать не буду — воспоминание не чрезвычайно, так как, во-1-х, непонятки с частотным спектром антенны (см. ниже), и, во-2-х, никаких советов по выбору оборудования они принципиально не дают) купил за 4.500 рублей набор из
• Антенна приёмо-передающая стационарная направленная 4G MIMO 1900-2700 МГц 22-24 дБ (когда распаковал, на самой антенне увидел наклейку с надписью "3G Yagi model Y326109 1920-2170 MHz" — стра-а-анно) — 2 штуки
• Кронштейн для MIMO антенны
• Кабельная сборка: N-male — FME-female; RG58; 5 метров — 2 штуки
• Переходник: CRC9 — FME — 2 штуки

Для проверки установил на кронштейн от телевизионной антенны (которую демонтировал) и зафиксировал в направлении, где MDMA демонстрировал самую большую силу сигнала.
Тогда у меня не было довольно длинноватой лестницы, потому ещё нанимал таджиков (2.000 рублей) её установить.
Нифига эта антенна не отдала, сигнал усилился максимум на 10 дБ, и итоговой его величины всё равно не хватало для уверенной работы. А ещё бывало, что ночкой веб работал, причём идиентично, что через антенну с модемом, что с телефона, а днём не работал ни так, ни так…

Читайте также  Мини лекция как выбрать ноутбук. Как выбрать ноутбук

Пример ping’а при подключении через антенну:
===================================================
Обмен пакетами с ya.ru [93.158.134.3] с 32 б данных:
Ответ от 93.158.134.3: число байт=32 время=3190мс TTL=54
Превышен интервал ожидания для запроса.
Ответ от 93.158.134.3: число байт=32 время=1708мс TTL=54
Превышен интервал ожидания для запроса.
Превышен интервал ожидания для запроса.
Превышен интервал ожидания для запроса.
Превышен интервал ожидания для запроса.
Превышен интервал ожидания для запроса.
Превышен интервал ожидания для запроса.
Ответ от 93.158.134.3: число байт=32 время=2657мс TTL=54
Превышен интервал ожидания для запроса.
Превышен интервал ожидания для запроса.
Превышен интервал ожидания для запроса.
Превышен интервал ожидания для запроса.
Превышен интервал ожидания для запроса.
Превышен интервал ожидания для запроса.
Превышен интервал ожидания для запроса.
Превышен интервал ожидания для запроса.
Превышен интервал ожидания для запроса.
Превышен интервал ожидания для запроса.
Превышен интервал ожидания для запроса.
Превышен интервал ожидания для запроса.
Ответ от 93.158.134.3: число байт=32 время=2420мс TTL=54
Превышен интервал ожидания для запроса.
Превышен интервал ожидания для запроса.
Ответ от 93.158.134.3: число байт=32 время=2900мс TTL=54
Превышен интервал ожидания для запроса.
Превышен интервал ожидания для запроса.
Превышен интервал ожидания для запроса.
Превышен интервал ожидания для запроса.
Превышен интервал ожидания для запроса.
Превышен интервал ожидания для запроса.
Превышен интервал ожидания для запроса.
Превышен интервал ожидания для запроса.
Превышен интервал ожидания для запроса.
Превышен интервал ожидания для запроса.
Превышен интервал ожидания для запроса.
Ответ от 93.158.134.3: число байт=32 время=2611мс TTL=54
Превышен интервал ожидания для запроса.
Ответ от 93.158.134.3: число байт=32 время=2050мс TTL=54
Превышен интервал ожидания для запроса.
Ответ от 93.158.134.3: число байт=32 время=1591мс TTL=54
Ответ от 93.158.134.3: число байт=32 время=1836мс TTL=54
Превышен интервал ожидания для запроса.
Превышен интервал ожидания для запроса.
Превышен интервал ожидания для запроса.
Ответ от 93.158.134.3: число байт=32 время=1961мс TTL=54
===================================================

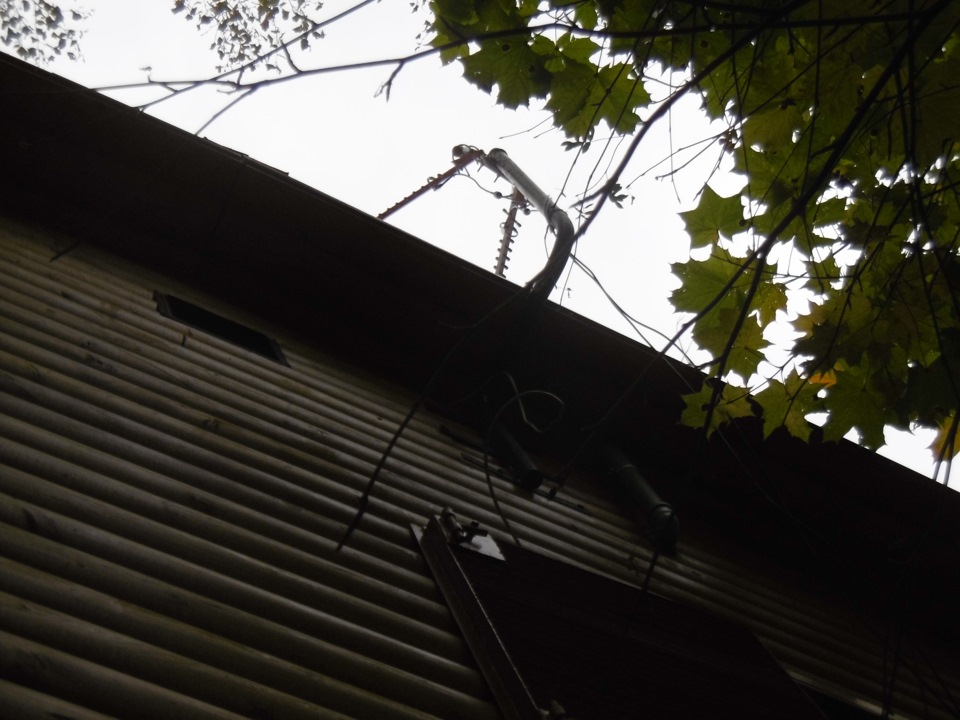

Антенна в установленном виде (сзади примыкающий участок, снимать чрезвычайно неудобно)

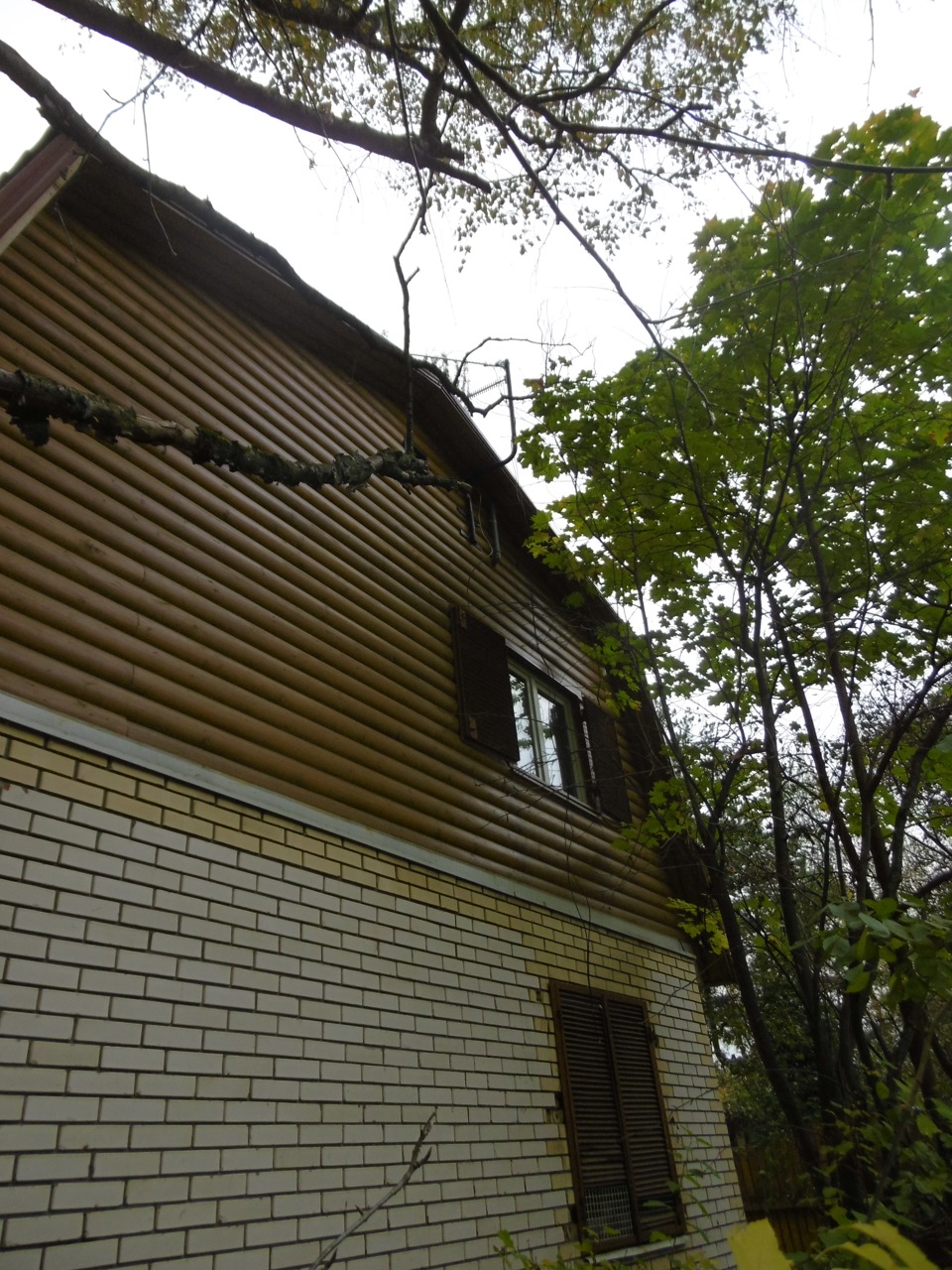

Антенна в установленном виде (сзади примыкающий участок, снимать чрезвычайно неудобно)

Пребывал в раздумьях, что делать далее. То ли переносить на другую строну дома, так как, может быть, приёму мешает крыша. То ли строить вышку метров на 15, но как на такое расстояние передавать сигнал?

Читайте также  Как настроить дом ру роутер zyxel. Настройка роутера Zyxel

Пока трибунал да дело, купил лестницу, длины которой хватает, чтоб с неё достать до конька крыши.

Потом уехали в отпуск в Таиланд, и на даче я оказался лишь через месяц. Включил браузер в телефоне днём — 3G веб есть, причём достаточно стремительный (напомню, ранее днём не работало). Через недельку ещё раз проверил — веб есть. Причём, и Теле2, и МТС (про остальных операторов не знаю) — разумеется, неподалеку выстроили вышку, где разместились все опСоСы.

Блин, ну хотя бы на месяц раньше… Либо протянуть бы мне ещё месяц с установкой антенны.

В итоге сейчас демонтировал всё и продаю…


Антенна PRISMA 3G/4G MIMO LAN BOX со интегрированным модемом и роутером

Антенна – огонь. Хоть сам и монтажник, но был чрезвычайно удивлен результатом. Ставили ее в Карелии на границе с Финкой. Местность там авторитетная, густой лес, вышек не видно. 2G еле-еле работает. Поставили мачту 4 метра, подняли антенну, откалибровали на базу МТС, которая находится на расстоянии приблизительно 20 км. Итог – все деления 4G, частота естественно 1800. Скорость с 0 до 4 мб поднялась, при этом работает стабильно. Так что рекомендую, стоит собственных средств.
